铅 板 施 工 方 案

铅板防辐射铅板标准：使用国标1#铅板压制来做达到防辐射效果。

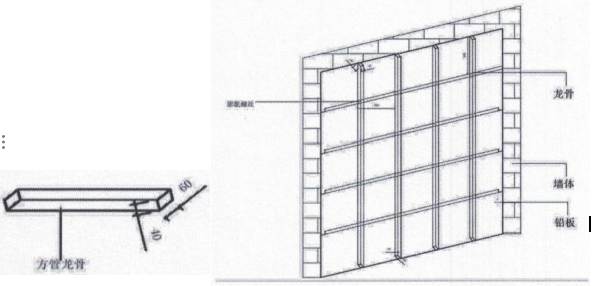

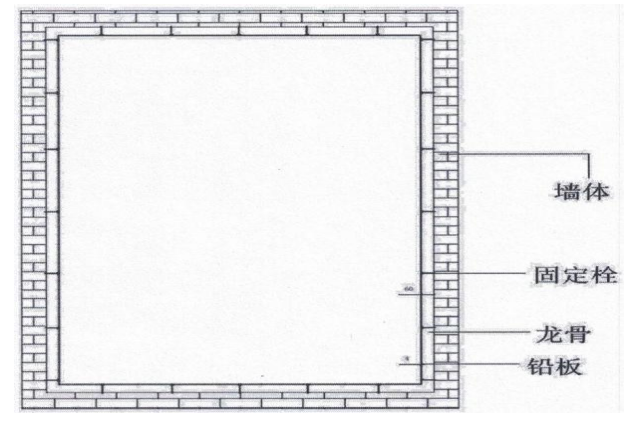

顶面及墙面钢骨架防辐射铅板施工方法

a 、吊顶及墙面造形结构为平面顶棚上安装防辐射铅板。

b 、吊顶及墙面结构材料用钢龙骨。

(2)准备工作及施工要点

a 、使用材料：防辐射铅板、14×10膨胀螺栓、井字架型钢龙骨。 钢龙骨组成：由主龙骨、次龙骨、边龙骨、连件各种插件组成。规格： 主龙骨用60×40mm 槽钢，次龙骨用40×60mm 方钢，边龙骨用40×

60mm方钢。

b、使用工具：电锤、电焊机、手提切割锯、切割机；

c、技术准备：审查图纸，制定施工方案，绘制主龙骨走向及分格

图，制定施工顺序及节点详图，进行技术交底；

d 、基层处理：清除顶棚及周围空间的障碍物，检查预留空调通风

口、水暖管道、消防、上人口(维修口)及电器线路；

e 、划线：施工前先找好规矩，即顶棚四角规方，不能有大小头现

象；按设计要求标高找出棚面水平基准点；在顶棚及墙面基层面上找 出对称十字线，按龙骨分格大小打出若干条横竖交线，作为固定龙骨

连件的固定点，也就是膨胀螺栓或射钉的位置。

(3)安装方法要点：

a 、施工前在四周墙面做出标高线，然后安装边龙骨、主龙骨，要

求吊在同一个水平面上，再插入次龙骨。

b 、防辐射铅板的安装，把每张防辐射铅板依次排放直接固定在钢

龙骨。

c 、安装装饰面板时，可做辅助支架，将板材顶起固定在龙骨上。  铅门：采用钢龙骨架、隔音板、铅板8mm、门板采用304不锈钢板。

电机：采用进口电机来运转。

1.先做角铁与支撑架，角铁规格40*40*3,把角铁下料两种规格：

40*40*3*400,40*40*3*100,   再组焊成支撑架如下图示

把支撑架分别焊在电解房的龙骨，成二层均布

再把铅板一张一张贴在支撑架上，铅板贴高为

2800mm,  铅板与板铅相搭接，用自攻螺丝，把

铅板等固定在支撑架，螺丝头用小铅板包裹住，

铅板靠地面处可用硫酸钡砂等倒实填缝。

2. 在土建墙上钻φ14膨胀螺丝，把铅板贴在土建墙用 M8 膨 胀

螺丝锁紧，膨胀螺丝头用小铅板包裹住，铅板与铅板相搭接，搭 接处有 M8 膨胀锁住，铅板高度为2700mm,  铅板与地面的缝隙

用硫酸钡砂等倒实密封。

安装工艺：

1、工艺流程：找线定位 →核查预埋件及洞口钉装铅板。

2、找位与划线：铅木复合板板安装前，应根据设计图要求，先找好标高、

平面位置、竖向尺寸，进行弹线。

3、预埋件及洞口：弹线后检查预埋件、木砖是否符合设计及安装的要求， 主要检查排列间距、尺寸、位置是否满足钉装铅板的要求；量测门窗及其他洞口

位置、尺寸是否方正垂直，与设计要求是否相符。

4、铅板安装：铅板接头处应涂胶与墙面钉牢，钉固面板的钉子规格应适宜， 钉长约为面板厚度的2～2.5倍，受力向钉距一般为不大于200mm,  钉帽应砸扁，

并用尖冲子将针帽顺木板方向冲入面板表面下1～2mm。

彩钢板安装步骤

墙面板安装----天沟安装----屋面板安装----落水管安装----

墙面系统安装流程

柄条验收----门窗收边安装----墙面内安装----墙面外层板安装----咬合，

锁边固定----密封---清扫

一、防护顶棚设计方案

顶棚防护层使用铅板，防护当量4mmpb。顶棚采用铅板与水泥板复合用涨

栓固定安装，接缝处搭接20mm。

二、 防护门设计方案

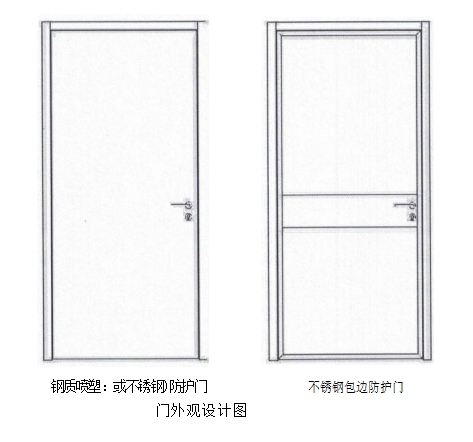

1)钢质平开防护门

内部使用钢质结构，表面使用不锈钢或冷板喷塑，整体结构坚固耐用、外观 大方。手动平开门分成门扇和门框两个部分，采用特制天地轴合页连接，保证平 开防护门的长期使用。不锈钢防护门，门框采用1.5mm的304拉丝不锈钢制作， 门体采用1.0mm的304拉丝不锈钢制作，门体采用一次成型技术，将铅板直接复 合在门体里面。普通钢质防护门，门框采用2.0mm的冷轧钢板制作，门体采用

1.5mm 的冷轧钢板制作，门体同样采用一 次成型技术，将铅板直接复合在门体里

面 。

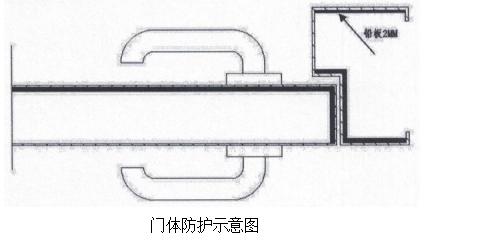

门体内部铅板为整张铅板，表面无接缝，无螺钉，保证铅板防护无漏点。门  体与门框内部均有铅板，防护搭接量不小于15mm,缝隙小、均匀，可以保证门

缝处防护效果。防护门节点如图所示：

防护门的安装

1、工艺流程：划好门窗安装位置及标高 →运门窗口扇 →立钢门窗 →木楔 临时固定 → 按水平线复核安装标高，按中线复核安装位 → 焊接固定 → 堵洞 → 装五金配件 → 装门扇

2、划线找规矩：按设计图纸防护门的安装位置、尺寸、标高，以窗中线为准 往两侧量出窗边线。

3、按图纸门窗编号要求，将防护门分别运到安装地点，并靠垫牢固，防止碰 撞伤人。

4、防护门门框就位，将固定铁脚插入预留洞内找正吊直，且保证位置准确， 用木楔临时固定，窗上框距过梁留2cm 缝，挺左右缝隙均匀，宽度一致，距外墙 尺寸符合设计要求。

5、钢门框立好后，要进行位置及标高的检查，符合要求后，上框铁脚与过梁 铁件焊牢，窗两侧铁脚插入预留洞内，用水润湿，采用1:3干硬性砂浆堵塞密 实，洒水养护。

6、 门扇的安装：检查门框上、中、下三部分的宽度是否一致，明确开启方向 后量出门窗框口净尺寸，再确定扇的高度和宽度。将扇挂上，检查缝隙是否符合 要求，扇与框是否齐平，扇能否关好。检查合格后，再将螺丝钉全部上齐。对于 双扇门的安装，还需注意其错口工序，按其开启方向看，右手门是盖口，左手门

是等口。

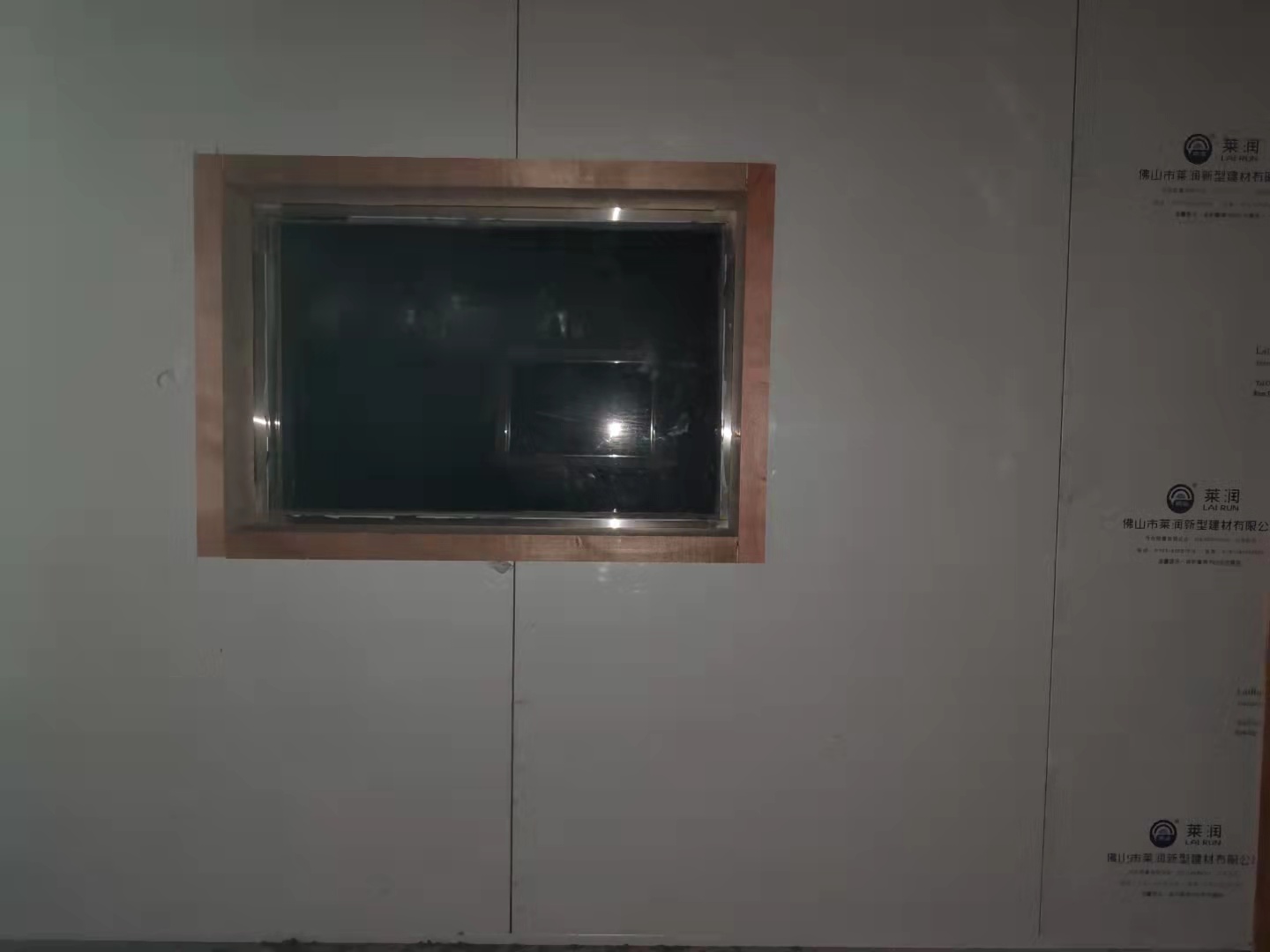

三、铅玻璃观察窗设计方案

观察窗口先用铅木复合板收口，然后再安装铅玻璃，最后用1.0mm拉丝不

锈钢包边，或采用喷塑钢板包边。采用广角收口方式，保证医生的观察视野。
